怎樣使用變壓器繞組變形測試儀呢？YTC3223變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能。具有體積體積小，重量輕的特點，不論是室外還是室內操作都是很方便的，是電力工作者得心應手的工具，那么如何操作變壓器繞組變形測試儀呢？儀天成電力將做出以下講解：
儀器面板：
1.儀器面板上安裝有電源自鎖開關, 按下時電源打開,指示燈點亮,關閉時按下松開, 指示燈熄滅。
2.上方印有儀器型號和名稱。
3.下方印有儀器生產廠名。

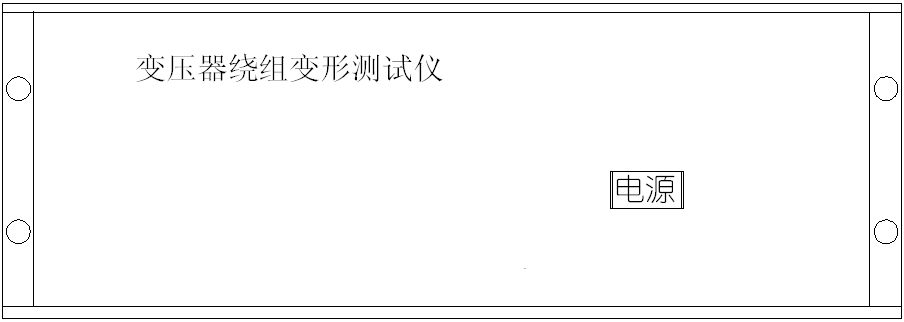

（變壓器繞組變形測試儀前面板圖）
4.儀器背板上安裝有電源插座內藏保險絲。
5.USB通信端口連接筆記本電腦和無線WIFI天線。
測量信號端口:K9插座外標顏色與測量電纜外標顏色一致,請對顏色連接。
（變壓器繞組變形測試儀前面板圖）

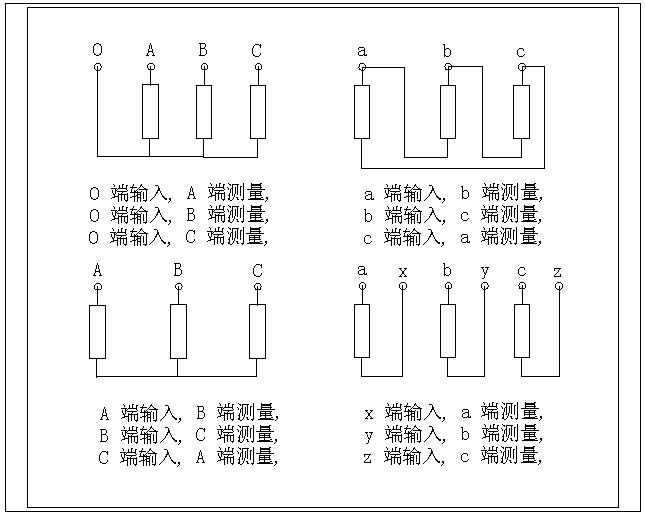

變壓器的幾種常用檢測接線方式：
變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成，并行三根專用測量電纜以及測量夾子和接地線組成。
主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號；由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸到（響應輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸到輸入（參考輸入）。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。
